——青岛泰山基业财富中心，慧鱼(fischer)FZP II背栓被用于大块石灰石板材的固定

    【建设行业 报道】青岛泰山基业财富中心(以下简称青岛财富中心)，青岛第一世界级新地标，同时也是全球设计界翘楚贝氏建筑事务所在中国大陆设计的唯一商业建筑体。作为未来建筑的代表，该建筑在设计方面体现了许多超前的创意、想象以及可持续性战略，并史无前例的在200多米高空干挂大面积、石灰石板材幕墙。该如何解决这一前所未有的施工难题?让我们来看看慧鱼给出的完美诠释。

　 位于青岛核心区香港中路的青岛财富中心，是以多元化物业为一体的高品质商业综合体。工程总建筑面积达111803.47平方米，地下5层，地上65层，地上建筑总高241.85米。1-2层为银行，3-24层为办公写字楼，25层至65层为酒店式公寓，是集办公、商业、酒店式公寓为一体的商业建筑。该项目是由世界著名建筑设计师贝聿铭之子——贝建中先生主持的贝氏建筑事务所为中国设计的唯一一座对全球销售的建筑，并出自贝建中之手，被定义为“青岛第一世界级新地标”。而且为保证其施工质量，建筑设计师贝建中和结构设计师中国工程院院士江欢成、王亚勇对整个施工过程进行了跟踪式指导。

　　因该建筑的地理位置紧邻海边，为了让25层以上所有公寓的每一个房间都能享受到优质的通风、采光条件以及多角度的观海视野，设计方贝氏建筑事务所特意将25层以上设计为扇形，在24层层顶结构标高95.65米处设置全面转换层，不仅解决了楼体复杂的受力问题，而且还开辟了3个空中花园。该结构设计技术在国内尚属首例，国际上亦非常罕见，由负责上海金茂大厦、东方明珠广播电视塔、印尼雅加达塔等地标性建筑的中国当代结构大师江欢成院士总设计完成，体现了未来建筑在创意和设计等方面更多的想象。

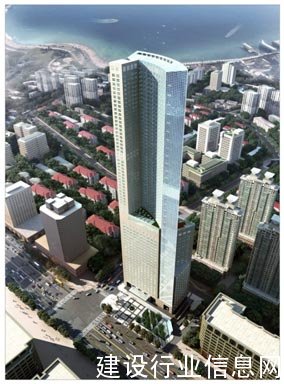

　　图1：正在建设中的青岛泰山基业财富中心，25层以上所有公寓的每一个房间都能享受到优质的通风采光条件以及多角度的观海视野，被视为“青岛第一世界级新地标”。

　　“作为青岛超高层建筑中的又一经典之作，青岛财富中心的设计堪称完美。” 负责该项目整个幕墙施工的沈阳远大企业集团项目经理刘博先生评价道， “我们沈阳远大作为整个建筑幕墙的施工方，在体现建筑的设计之美方面也狠下功夫，从前期配合选料到后期施工检验，保证安全、稳定、可靠的同时，完全遵循其建筑的设计和可持续性战略进行。”

　　挑战超高空干挂大板块石灰石板材

　　“对于240多米高的青岛财富中心来说，本身幕墙施工就具有一定难度，再加上因设计需要采用大板块的石灰石板材就更加给施工带来挑战。” 刘博先生介绍当时的情况时讲道，“而且这种施工难度在国内乃至国际上都是罕见的，无任何先例可借鉴。该如何解决这一难题，我们当时面临了很大的压力。”

　　青岛财富中心采用的幕墙材料为一种石灰石板材，相对花岗岩大理石具有强度低、多孔吸水率高、密度低等特点，且又是被安装在200多米的高空。刘博介绍：“对于幕墙的安装我们不仅要完美体现建筑的设计之美，更要从施工角度考虑其强度、安全可靠性以及耐用和可持续性。为此，远大幕墙施工方和项目业主方在前期选定固定件的时侯，对各类幕墙锚栓进行了大量的载荷计算、数据分析和多次的检测试验，在经过重重考量和筛选之后，最终认为慧鱼(fischer)FZP II背栓可以带来更高的安全保证。”

　图2：沈阳远大企业集团项目经理刘博先生

　　慧鱼(太仓)建筑锚栓有限公司销售工程师王辉先生在谈到与沈阳远大合作之初时也介绍道，当初在研究对大板块石灰石板材安装的时候，初期方案曾设想在板材背部加入纤维网以增加其安全性，但慧鱼(fischer)FZP II 石材背栓很好地解决了他们的顾虑，并为此节省了一部分成本。

　　据刘博介绍，青岛财富中心0-240米高空的全部幕墙石材固定和售楼处外立面石材固定均采用了慧鱼(fischer)FZP II石材背栓，主要使用型号为FZP II 13X21 M8/22 A4和FZP II 11X15 M6/18 A4。

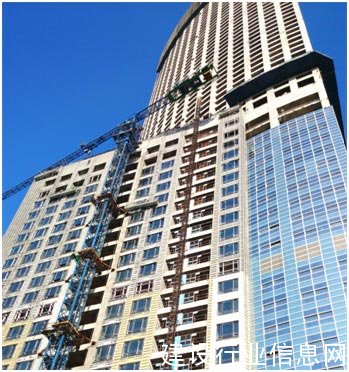

　　图3：青岛财富中心采用的幕墙面材为一种石灰石板材，相对花岗岩大理石具有强度低、多孔吸水率高和密度低等特点，且又是挂装在200多米的高空，给幕墙安装带来较大的挑战。

　　幕墙专家 慧鱼背栓

　　慧鱼(fischer)FZP II 石材背栓主要由锥形螺杆、套筒和核心扩压环组成，以扩压环式弹性链接，具备比传统安装方法更高的承载力，可实现在天然石材板块上的无应力安装，抗震性能更佳，承受动荷载性能也更高。“慧鱼FZP II 石材背栓因是在每块板材上独立安装，因此每一块板材都是独立受力，避免了因互相连接产生的不确定应力集中而导致的安全隐患。”

　　刘博解释说，“慧鱼锚栓节点做法灵活，可充分展示建筑物的细节构造。完全机械的连接方式，施工的工厂化程度高，对外界施工条件要求也非常低。产品整个体系都充分体现了弹性的设计思路，经我们的检测和数据分析，慧鱼石材背栓FZP II完全满足了青岛财富大厦超高层结构施工要求及抗震要求。”

　　据了解，慧鱼(fischer)FZP II石材背栓的生产工艺与质量检测控制均按照欧洲标准执行，材质采用具有超强抗腐蚀性的顶级A4(316)不锈钢，产品性能经过欧洲权威技术认证(ETA)，是建筑空间保持可持续性发展的有力保障。

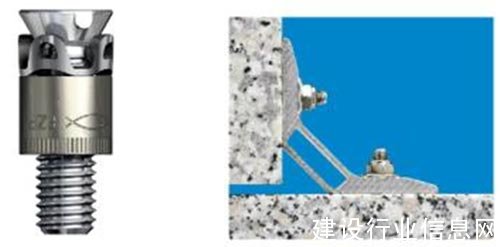

　图4：慧鱼齐平式背栓FZP Ⅱ 图5：转角，由FZP-II和转角件连接的幕墙板块

　　图6：慧鱼的FZP Ⅱ背栓的安装

　　值得信赖的德国公司

　　据了解，慧鱼进入中国已快20年，在全国各地区都建立有一批由高素质工程师组成的技术团队，可以及时快速地为全国各地区客户提供完整的系统解决方案和技术咨询服务。

　　因此“在我们前期进行产品测试阶段，慧鱼便积极地配合我们进行各种数据的测试、计算以及背栓的选型。在施工阶段，慧鱼更始终与我们保持着密切的联系，不仅派出专家指导工人进行石材的打孔、检测和背栓的安装，更会在接到问题时，第一时间赶到问题现场。” 刘博给了慧鱼极高的评价，“慧鱼不仅拥有高品质的产品，更拥有一支敬业、专业的销售和技术服务团队，是一家值得业务和施工单位信赖的德国公司。”

　　沈阳远大企业集团

　　沈阳远大企业集团(简称远大中国)是以建筑幕墙、门窗和电梯制造为主导产业的大型多元化企业集团，其核心全资子公司沈阳远大铝业工程有限公司(简称远大公司)是集建筑外装饰工程产品研发、工程设计、加工制造、安装施工、售后服务为一体的专业化公司，创建于1993年初。根据思纬2010年度行业调查报告，远大中国(02789.HK)依据营业收入计算，已成为全球第一的建筑幕墙公司。

　　远大公司是中国国家建设部首批授予的建筑幕墙甲级设计和施工壹级企业，是国家建设部命名的建筑幕墙定点企业。1996年远大公司率先通过了ISO9001质量体系认证;1998年，投资并建立国家合格评定认可、委员会批准以及全球互认的“工程实验室”，检验检测能力全面满足并符合国标、美标、英标、欧标四大标准体系的建筑幕墙检测;截至2011年10月，远大公司申请专利已超过600件，其中发明专利52项，涉外专利47项;2011年，跻身ENR国际承包商和全球承包商前225强以及国际型设计企业200强榜单，成为全球幕墙行业唯一入选企业;如今，“水立方”、“鸟巢”、上海世博中心等举世瞩目的国内工程，已连同远大的名字永远写入中国幕墙史册。

　　关于慧鱼

　　德国慧鱼集团总部坐落于德国南部黑森林的图木岭，自1948年创建至今，慧鱼集团已走过了60多年的历史。迄今为止，慧鱼集团在全球33个国家拥有子公司，有4000多名员工和2000多项专利，以及近3000项不同的工业所有权。全球化生产基地分别位于阿根廷、巴西、中国、德国、意大利、捷克等国。其主要经营范围包括：慧鱼建筑锚固系统、慧鱼汽车储物系统、慧鱼创意组合模型和慧鱼咨询顾问。其中慧鱼锚固系统提供全系列的尼龙，金属和化学锚栓产品，以及适合专业人士的特殊产品系列。

　　了解更多关于慧鱼的信息，请访问：www.fischer.com.cn


（责编：李梦）
